Работа со стеком TCP/IP в сетях Windows NT.
5.3. Служба имен WINS
WINS представляет собой распределенную базу данных, предназначенную для регистрации и динамического отображения имен компьютеров в IP-адреса в маршрутизируемой сетевой среде. Служба WINS уменьшает интенсивность локальных широковещательных сообщений, связанных с разрешением имен, и позволяет пользователям легко обнаруживать нужный компьютер в удаленных сетях. Кроме того, когда служба DHCP динамически изменяет адрес компьютера, то эти изменения автоматически переносятся в базу данных WINS. Ни пользователь, ни сетевой администратор не принимают никакого участия в этом процессе.
Служба WINS состоит из двух компонент: сервера WINS, который обрабатывает запросы о именах и регистрирует их, и клиентской части, которая посылает запросы на разрешение имен (рисунок 3).
Сетевые клиенты Windows (Windows NT или Windows for Workgroups) могут использовать службу WINS непосредственно. Компьютеры, не поддерживающие службу WINS, но использующие широковещательный режим b-node, могут получать доступ к службе WINS через посредников. Эти посредники представляют собой поддерживающие службу WINS компьютеры, которые воспринимают широковещательные запросы на разрешение имен, а затем отвечают на имена, которые не принадлежат локальной подсети или принадлежат компьютерам, поддерживающим только режим p-node.

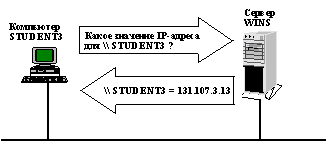

Рис. 3. Взаимодействие клиента и сервера WINS
В сети Windows NT пользователи могут осуществлять прозрачный просмотр сети через маршрутизаторы. Для того, чтобы обеспечить просмотр в отсутствие серверов WINS, сетевой администратор должен сделать так, чтобы первичный домен имел Windows NT Server или Windows NT Workstation с обеих сторон маршрутизатора, которые бы действовали как главные просмоторщики (Master browsers). В этих компьютерах необходимо правильно сконфигурировать файлы LMHOSTS, в которых должны быть записи о просмоторщике в других подсетях.
При наличии серверов WINS такая стратегия не является необходимой, так как серверы WINS и компьютерыпосредники обеспечивают прозрачность, необходимую для просмотра ресурсов через маршрутизаторы (когда домен включает маршрутизаторы).
На рисунке 4 изображена небольшая интерсеть, состоящая из трех локальных сетей, соединенных двумя маршрутизаторами.
Две из этих подсетей содержат серверы WINS, которые могут использоваться клиентами обеих подсетей. Поддерживающие службу WINS компьютеры, включая посредников, непосредственно обращаются к серверу WINS, а компьютеры, использующие широковещательный сервис, обращаются к серверу WINS через посредников. Посредники только передают пакеты с запросами имен и проверяют, что регистрируемое имя не дублируется в базе данных WINS. Однако, посредники не регистрируют компьютеры типа b-node в базе данных WINS.

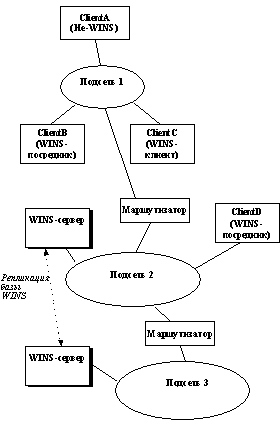

Рис. 4. Клиенты сервиса WINS
Компьютер-посредник взаимодействует с сервером WINS для разрешения имен (а не поддерживает собственную базу данных), а затем кэширует имена на определенное время. Посредник действует как промежуточный элемент, взаимодействуя либо с сервером WINS, либо поставляя отображение имя - IP-адрес из своего кэша. Рисунок 4 иллюстрирует взаимоотношения между сервером WINS и клиентами, основанные на использовании компьютеров-посредников для клиентов, не поддерживающих службу WINS.
Как показано на рисунке, компьютер ClientA устанавливает соответствие символьных имен IP-адресам, для этого он сначала запрашивает серверы WINS, а если эта попытка оказывается неудачной, то он использует широковещательные запросы. Компьютер ClientB, который не поддерживает службу WINS, может использовать для разрешения имен только широковещательные запросы. Когда компьютер ClientC получает такой запрос, то он передает его в соответствующей форме серверу WINS, а затем возвращает полученный адрес компьютеру ClientB.
При разрешении имен в сложных сетях возникают дополнительные проблемы. Например, если интерсеть состоит из двух подсетей, причем все компьютеры, относящиеся к домену А, присоединены к подсети 1, все компьютеры домена В - присоединены к подсети 2, а компьютеры домена С присоединены частично к одной, частично к другой подсети. В этом случае при отсутствии службы WINS компьютеры домена А могут просматривать подсеть 1, компьютеры домена В могут просматривать подсеть 2, а компьютеры домена С могут просматривать обе подсети до тех пор, пока имеется первичный контроллер домена для домена С. При наличии службы WINS компьютеры всех доменов могут просматривать все подсети, если их серверы WINS разделяют свои базы данных.
Если клиентский компьютер Windows NT поддерживает протокол DHCP и администратор установил сервер WINS, как часть этого протокола, то компьютер автоматически конфигурируется с базой данных WINS. Если компьютер не поддерживает DHCP, то адреса для службы WINS нужно задавать посредством диалогового окна "TCP/IP Configuration". Если вы хотите, чтобы компьютер работал как посредник протокола WINS, то нужно установить опцию enable WINS Proxy Agent в окне диалога "Advanced Microsoft TCP/IP Configuration".
Если в интерсети имеются серверы WINS, то при разрешении имен используется два основных метода, в зависимости от того, поддерживается или нет протокол WINS на каждом отдельном компьютере. Независимо от того, какой метод разрешения используется, этот процесс прозрачен для пользователя после конфигурирования системы.
Протокол WINS не поддерживается. Компьютер регистрирует свое имя путем широковещательной рассылки пакетов name registration request (запрос регистрации имени) по локальной подсети с помощью дейтаграмм протокола UDP. Для того, чтобы найти адрес конкретного компьютера, компьютер, не поддерживающий протокол WINS, широковещательно распространяет пакеты name query request (запрос разрешения имени) по локальной подсети, эти пакеты не передаются через IP-маршрутизаторы. Если на этот запрос не приходит ответ, то используются данные из файла LMHOSTS. Описанный процесс происходит независимо от того, является ли данный компьютер сервером или рабочей станцией.
Протокол WINS поддерживается. В этом случае компьютер выполняет следующие действия:
- Во время конфигурации стека TCP/IP имя компьютера регистрируется в сервере WINS, а IP-адрес сервера WINS хранится локально, так что сервер WINS может быть найден в интерсети. База данных WINS реплицируется между всеми серверами WINS интерсети.
- Запросы разрешения имени посылаются сначала на сервер WINS, включая запросы от удаленных клиентов, которые в этом случае маршрутизируются через IP-маршрутизатор. Эти запросы представляют собой направленные дейтаграммы UDP. Если имя содержится в базе данных WINS, то в ответ возвращается IP-адрес.
- Если имя не найдено в базе данных WINS, а клиентский компьютер сконфигурирован как h-node, то он использует широковещательные пакеты name query request тем же способом, что и компьютер, не поддерживающий службу WINS.
- Наконец, если все предыдущие методы не привели к успеху, просматривается файл LMHOSTS.
Сервис WINS интегрируется со службой DHCP. Если компьютер одновременно является клиентом DHCP и WINS, то при получении IP-адреса от сервера DHCP соответствие имени компьютера его новому IP-адресу автоматически регистрируется в сервере WINS.
