CTreeListCtrl: Простейший TreeView с колонками

Среда разработки: VC6, NT4 SP3, Comctl32.dll 4.72.3110.1

Как вставить CTreeListCtrl в свой проект?

Для этого достаточно проделать два простых шага:

1. Добавьте файлы CTreeListCtrl.h и CTreeListCtrl.cpp в свой проект.
2. Импортируйте State.bmp как ресурс и присвойте ему идентификатор IDB_STATE.

Теперь всё готово для его использования.

Использование CTreeListCtrl

Допустим в Вашем разделе жёсткого диска имеется две директории: Program Files и Winnt. В Program Files содержатся ещё три папки: Microsoft Office, Microsoft Visual Studio и InstallShield. В Winnt содержатся две папки: profiles и system32, а в папке profiles содержатся All Users, Administrator и Davidc. Порядок добавления элементов в дерево будет следующим:

1. C:\
2. Program Files
3. Microsoft Office
4. Microsoft Visual Studio
5. InstallShield
6. Winnt
7. profiles
8. All Users
9. Administrator
10. system32

А теперь давайте рассмотрим основные шаги использования такого дерева:

1. Объявляем переменную член (m_tree) в классе родительского окна.
2. В функции-обработчике события WM_CREATE или WM_INITDIALOG создайте окно дерева. Так же можно его использовать через DDX_Control.
3. Добавьте столько столбцов, сколько необходимо.
4. Создайте список картинок (image list) для этого элемента управления.
5. Для добавления элементов дерева используйте функцию AddItem, устанавливая тем самым их уровень, а затем вызывайте SetItemText для каждой колонки.

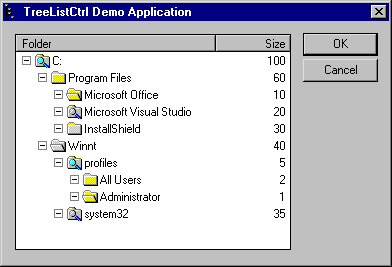

Далее представлен код, создающий дерево, которое изображено на рисунке.

// Первый шаг: Создание окна.

m_tree.Create
  (
  WS_BORDER | WS_CHILD | WS_VISIBLE | LVS_REPORT |
   LVS_SINGLESEL | LVS_SHOWSELALWAYS,
  CRect(12, 12, 288, 228),
  this,
  0x100
  );


// Второй шаг: вставляем два столбца: имя папки и размер папки

LVCOLUMN   column;

column.mask  = LVCF_FMT | LVCF_IMAGE | LVCF_TEXT | LVCF_WIDTH;

column.fmt      = LVCFMT_LEFT;
column.cx       = 200;
column.pszText  = _T("Folder");
column.iSubItem = 0;
m_tree.InsertColumn(0, &column);

column.fmt      = LVCFMT_RIGHT;
column.cx       = 75;
column.pszText  = _T("Size");
column.iSubItem = 1;
m_tree.InsertColumn(1, &column);


// Третий шаг: создаём и заполняем список картинок (image list)

m_il.Create(IDB_FOLDERS, 16, 1, RGB(255, 0, 255));
m_tree.SetImageList(&m_il, LVSIL_SMALL);


// Четвёртый шаг: Заполняем содержимое дерева.

CString  asFolders[] =
      {
      "C:", "Program Files", "Microsoft Office",
      "Microsoft Visual Studio", "InstallShield",
      "Winnt", "profiles", "All Users", "Administrator" ,
      "system32"
      };

CString  asSizes[]=
      { "100", "60", "10", "20", "30", "40", "5",
        "2", "1" , "35"
      };
int      anLevels[] = { 0, 1, 2, 2, 2, 1, 2, 3, 3, 2 };

for (int i = 0; i < sizeof(asFolders) /
                   sizeof(asFolders[0]); i++)
{
  int iItem;
  iItem = m_tree.AddItem(asFolders[i], i % 3, anLevels[i]);
  m_tree.SetItemText(iItem, 1, asSizes[i]);
}

Пример приложения

Приложение, для которого потребовалось такое дерево, это программа, которая исследует логический диск на предмет наличия директорий и показывает размер каждой директории. После получения такой информации очень легко почистить свой винчестер от ненужного хлама.

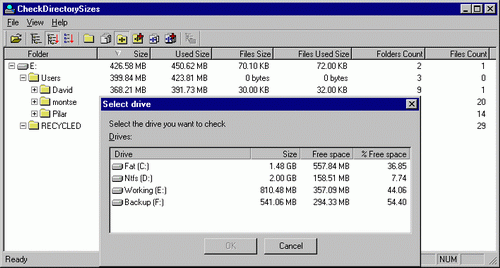

Скриншот этого приложения:

Файлы

• Приложение CheckDirectorySizes - 116 KB
• Скачать демонстрационный проект - 13.4 Kb
• Скачать исходник - 3.44 Kb
